Ishikawa-Diagramm einfach erklärt

Veröffentlicht am 12. Februar 2026

Ursachen systematisch finden, statt Symptome zu bekämpfen

Das Ishikawa-Diagramm ist eine strukturierte Methode zur Ursachenanalyse. Es unterstützt Teams dabei, komplexe Probleme systematisch in ihre Einzelursachen zu zerlegen, um die tatsächlichen Wurzeln eines Problems zu identifizieren – statt sich auf Symptome oder Vermutungen zu verlassen. Die Methode wird eingesetzt, wenn klar ist, dass ein Problem existiert, jedoch unklar ist, warum es entstanden ist oder welche Einflussfaktoren tatsächlich relevant sind. Gerade in Lean- und Six-Sigma-Projekten gehört das Ishikawa-Diagramm zu den zentralen Werkzeugen, um weg von Bauchgefühl und Schuldzuweisungen hin zu faktenbasierter, nachhaltiger Verbesserung zu kommen. Im begleitenden Podcast wird bewusst mit dem erweiterten 6M-Modell gearbeitet. Dabei wird das 6. M „Messung“ explizit berücksichtigt, da es in modernen Qualitätsmanagementsystemen eine zentrale Rolle spielt.

In diesem Artikel erfahren Sie:

was das Ishikawa-Diagramm ist und wann es eingesetzt wird
wie die 6M-Kategorien (inklusive Messung) aufgebaut sind
wie eine strukturierte Ursachenanalyse Schritt für Schritt abläuft
warum Ishikawa besonders in der Teamarbeit wirksam ist
welche typischen Fehler in der Praxis vermieden werden sollten

Was ist ein Ishikawa-Diagramm?

Unter einem Ishikawa-Diagramm versteht man ein visuelles Ursache-Wirkungs-Diagramm zur systematischen Analyse möglicher Einflussfaktoren auf ein konkretes Problem. Aufgrund seiner charakteristischen Form wird es auch Fischgrätendiagramm genannt. Der „Fischkopf“ beschreibt die Wirkung – also das beobachtete Problem. Die „Gräten“ strukturieren mögliche Ursachen und Unterursachen, die zu dieser Wirkung beitragen können.

Wann wird die Ishikawa-Methode eingesetzt?

Die Ishikawa-Methode kommt zum Einsatz, wenn ein Problem sichtbar ist, seine Ursachen jedoch unklar, komplex oder vielschichtig sind. Typische Einsatzfelder sind:

Qualitätsabweichungen
Prozessstörungen
Lieferverzögerungen
Kundenreklamationen
IT- oder Systemprobleme

Wichtig: Das Ishikawa-Diagramm liefert Ursachenhypothesen, keine fertigen Lösungen. Es bildet die Grundlage für weitere Analyse- und Verbesserungsmaßnahmen.

Warum ist das Ishikawa-Diagramm so wirkungsvoll?

Das Ishikawa-Diagramm erweitert den Blick auf ein Problem systematisch über einzelne Fachbereiche oder Rollen hinaus. Es hilft Teams dabei:

Zusammenhänge sichtbar zu machen
vorschnelle Schuldzuweisungen zu vermeiden
unterschiedliche Perspektiven einzubinden
ein gemeinsames Problemverständnis zu entwickeln

Gerade bei komplexen oder wiederkehrenden Problemen ist diese strukturierte Sicht entscheidend, um nachhaltige Verbesserungen zu erzielen.

Wie ist ein Ishikawa-Diagramm aufgebaut?

Ein Ishikawa-Diagramm besteht aus einer klar definierten Wirkung und mehreren Ursachen-Kategorien, entlang derer mögliche Einflussfaktoren gesammelt werden. In der Praxis haben sich die 6M-Kategorien bewährt. Diese Erweiterung geht über das ursprüngliche 5-M-Modell hinaus. Die Kategorie „Messung“ wurde im Zuge der Einführung moderner Qualitätsmanagementsysteme – insbesondere der ISO 9001 – als eigenständige zusätzliche Kategorie etabliert. Sie trägt der Erkenntnis Rechnung, dass Messsysteme, Kennzahlen und Datenqualität selbst häufig Ursache von Problemen oder Fehlinterpretationen sind.

Die klassischen 6M-Kategorien im Ishikawa-Diagramm

Mensch – Qualifikation, Erfahrung, Verhalten, Motivation
Maschine – Anlagen, IT-Systeme, Werkzeuge, Infrastruktur
Messung – Messsysteme, Kennzahlen, Datenqualität, Prüftechnik
Mitwelt (Milieu) – Umfeld, Markt, Wetter, Rahmenbedingungen
Material – Rohstoffe, Informationen, Daten, Vorprodukte
Methode – Prozesse, Abläufe, Standards, Arbeitsweisen

Gerade die Kategorie Messung ist in Lean- und Six-Sigma-Projekten kritisch, da fehlerhafte, ungeeignete oder missverstandene Messsysteme häufig Ursache scheinbarer Probleme sind. Aus diesem Grund wird sie sowohl im Artikel als auch im Podcast bewusst als eigenständiges 6. M betrachtet und nicht lediglich implizit unter Methode oder Maschine eingeordnet.

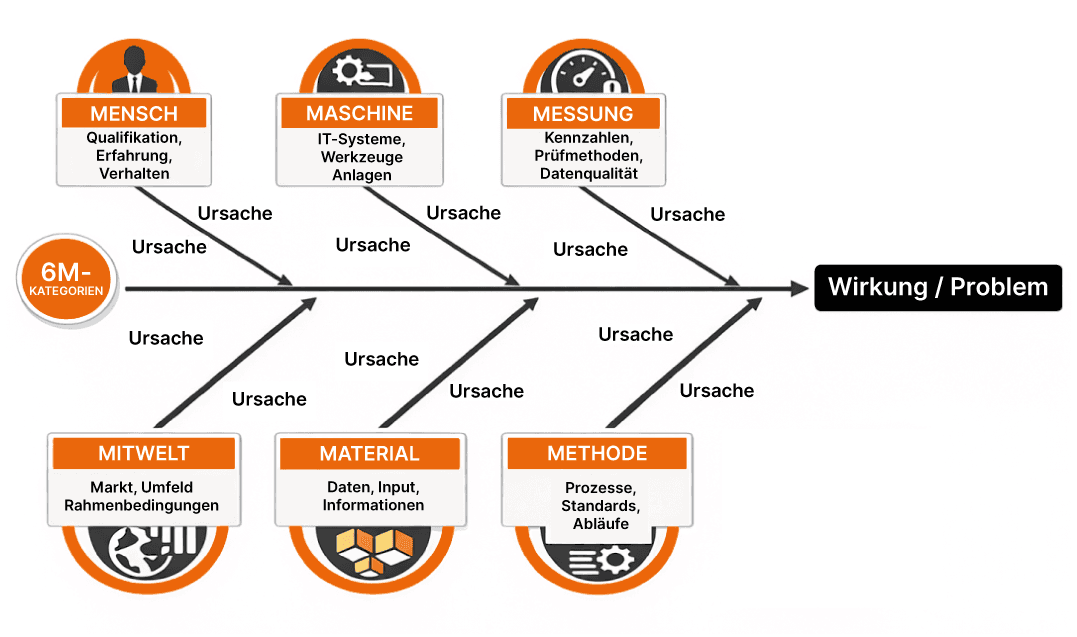

Infografik zum Ursache-Wirkungs-Diagramm mit den 6M-Kategorien Mensch, Maschine, Messung, Methode, Material und Mitwelt

Sind die 6M verpflichtend?

Nein – die Kategorien im Ishikawa-Diagramm sind bewusst flexibel. Sie dienen als Denkstruktur, nicht als starres Regelwerk. Die Auswahl und Ausprägung der Kategorien sollte bedarfsorientiert erfolgen – abhängig vom konkreten Problem, vom Kontext und vom Reifegrad der Organisation. In der Praxis werden die Kategorien häufig ergänzt, z. B. um:

Management
Organisation
Software / IT

Entscheidend ist nicht die Anzahl der Kategorien, sondern dass alle relevanten Einflussfaktoren systematisch betrachtet werden.

Schritt für Schritt: So erstellen Sie ein Ishikawa-Diagramm

1. Problem eindeutig definieren

Eine präzise, messbare Problembeschreibung ist die Grundlage jeder guten Analyse. ❌ „Schlechter Service“✅ „25 % der Lieferungen hatten im letzten Monat mehr als 15 Minuten Verspätung“ Ein unscharfer Fischkopf führt zu einer ziellosen Analyse.

2. Kategorien festlegen

Die Hauptgräten strukturieren die Ursachenanalyse. Hier werden die 6M (oder angepasste Kategorien) festgelegt und im Diagramm verankert.

3. Ursachen sammeln

Im Team werden mögliche Ursachen je Kategorie gesammelt – zunächst ohne Bewertung. Beispiele:

Mensch: fehlende Einarbeitung
Maschine: instabiles IT-System
Messung: unklare Kennzahlendefinition

Quantität geht vor Qualität.

4. Ursachen vertiefen (5-Warum-Methode)

Die erste Ursache ist selten die eigentliche Wurzel.Durch wiederholtes Nachfragen („Warum?“) werden häufig systemische Ursachen sichtbar – etwa organisatorische oder strategische Entscheidungen.

5. Ursachen priorisieren

Nicht jede Ursache hat den gleichen Einfluss. Bewährt hat sich eine einfache ABC-Priorisierung:A = hoher EinflussB = mittlerer EinflussC = geringer EinflussA-Ursachen werden anschließend datenbasiert überprüft.

Was ist das Ishikawa-Diagramm nicht?

Das Ishikawa-Diagramm ist weder Beweis noch Lösung. Es ist ein Analysewerkzeug, das Ursachenhypothesen sichtbar macht. Erst durch Daten, Tests und Maßnahmen entsteht echte Verbesserung.

Warum funktioniert Ishikawa besonders gut im Team?

Das Ishikawa-Diagramm schafft eine gemeinsame Sprache über Abteilungsgrenzen hinweg. Es zwingt Teams:

Silos zu verlassen
Perspektiven zu teilen
das System statt Einzelpersonen zu betrachten

Oft entsteht bereits durch diesen gemeinsamen Analyseprozess ein wesentlicher Teil der Lösung.

Präventiver Einsatz der Ishikawa-Methode

Ishikawa eignet sich nicht nur zur Problemlösung, sondern auch zur Risikoanalyse. Statt „Warum ist etwas passiert?“ lautet die Frage: „Was könnte dazu führen, dass dieses Projekt scheitert?“. So lassen sich Risiken frühzeitig erkennen und vermeiden.

Typische Fehler bei der Anwendung des Ishikawa-Diagramms

Unklare Problembeschreibung
Verzicht auf Ursachenvertiefung
Fehlende Beteiligung relevanter Rollen
Das Diagramm als Endpunkt der Analyse betrachten

Ishikawa ist der Start der Analyse – nicht ihr Abschluss.

Fazit

Das Ishikawa-Diagramm ist eine visuelle Einladung zum gemeinsamen, systematischen Denken. Mit der Erweiterung auf 6M inklusive Messung wird es zu einem besonders wirkungsvollen Werkzeug für faktenbasierte Prozess- und Qualitätsverbesserung im Sinne moderner Qualitätsmanagementsysteme wie der ISO 9001. Gleichzeitig bleibt es flexibel: Die Kategorien können – und sollen – je nach Fragestellung angepasst werden. Genau deshalb ist Ishikawa seit Jahrzehnten fester Bestandteil von Lean- und Six-Sigma-Ansätzen – und heute relevanter denn je.

FAQ zur Ishikawa-Methode

Was ist der Unterschied zwischen Ishikawa und 5-Warum?

Ishikawa strukturiert Ursachen visuell, die 5-Warum-Methode vertieft einzelne Ursachen. Zusammen sind sie besonders wirksam.

Warum ist „Messung“ als Kategorie so wichtig?

Weil fehlerhafte Messsysteme oft falsche Probleme anzeigen oder echte Ursachen verdecken.

Ist Ishikawa nur für die Industrie geeignet?

Nein. Die Methode wird erfolgreich in Dienstleistungen, IT, Verwaltung und Gesundheitswesen eingesetzt.

Reicht ein Ishikawa-Diagramm zur Problemlösung aus?

Nein. Es liefert Hypothesen, die anschließend mit Daten überprüft werden müssen.
