Input-Output-Diagramm
Autor: Cindy HeinzemannVeröffentlicht am 22. September 2025Zuletzt aktualisiert am 22. Oktober 2026

Lesezeit: ca. 3 Minuten | Q-Learning Snack
Das Input-Output-Diagramm bildet den idealen Ausgangspunkt für die Systemanalyse, da es eine klare Übersicht über die Hauptfunktionen und grundlegenden Prozesse eines Systems bietet. Es visualisiert, welche Eingaben (Inputs) in das System fließen, wie diese verarbeitet werden, und welche Ausgaben (Outputs) resultieren. Die Erstellung eines Input-Output-Diagramms als Start der Systemanalyse erfolgt in mehreren Schritten, um eine umfassende Übersicht über die Hauptprozesse und Ressourcenflüsse des Systems zu erhalten: Zuerst wird das System definiert und abgegrenzt. Es muss klar sein, welche Prozesse und Elemente zur Analyse gehören und welche nicht. Bestimmen der Hauptfaktoren, die in das System fließen. Dazu gehören Ressourcen, Daten, Rohstoffe oder Informationen, die notwendig sind, um das System zu betreiben. Die zentralen Abläufe und Funktionen, die innerhalb des Systems stattfinden, werden beschrieben. Dieser Schritt verdeutlicht, wie die Inputs verarbeitet werden. Ermitteln, welche Ergebnisse das System erzeugt. Das können Produkte, Dienstleistungen, Berichte oder Daten sein, die aus dem System hervorgehen. Überlegen, welche externen und internen Faktoren das System beeinflussen, etwa regulatorische Anforderungen, Marktbedingungen oder Ressourcenverfügbarkeit. Alle identifizierten Inputs, Prozesse und Outputs werden grafisch dargestellt, oft in einem einfachen Blockdiagramm, um die Beziehungen und Abläufe verständlich zu machen.
Input-Output-Diagramm erstellen: Schritt für Schritt
1. Systemgrenzen festlegen
2. Inputs identifizieren
3. Prozesse im System beschreiben
4. Outputs festlegen
5. Interne und externe Einflüsse berücksichtigen

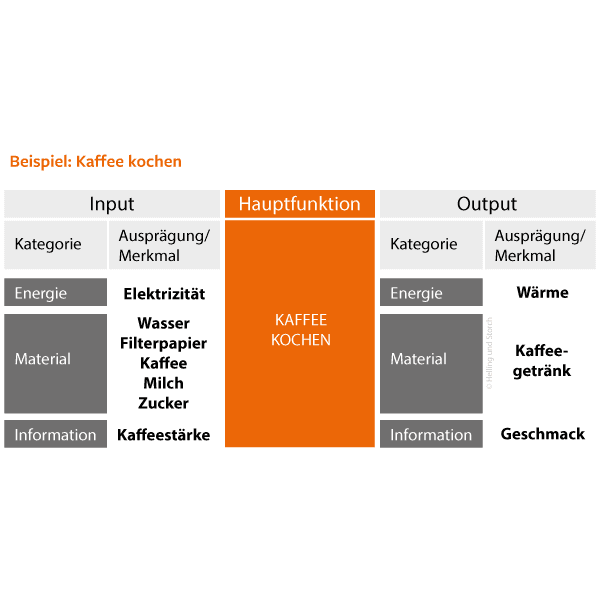

6. Visualisierung im Diagramm
| Input – Kategorie | Input – Ausprägung/Merkmal | Hauptfunktion | Output – Kategorie | Output – Ausprägung/Merkmal |
|---|---|---|---|---|
| Energie | Elektrizität | KAFFEE KOCHEN | Energie | Wärme |
| Material | Wasser, Filterpapier, Kaffee, Milch, Zucker | KAFFEE KOCHEN | Material | Kaffeegetränk |
| Information | Kaffeestärke | KAFFEE KOCHEN | Information | Geschmack |
Fazit
FAQ: Häufige Fragen zum Input-Output-Diagramm
Was ist ein Input-Output-Diagramm?
Welche Arten von Inputs und Outputs gibt es?
Was ist der Unterschied zwischen Input-Output-Diagramm und SIPOC?
Wofür wird das Input-Output-Diagramm in DESIGN FOR SIX SIGMA genutzt?
Quellen und weiterführende Links
- ASQ: What is a SIPOC Diagram?
- Wikipedia: Systemanalyse
- ISO 13053-2:2011 – SIX SIGMA, Teil 2: Werkzeuge und Techniken
