Blockschaltbild

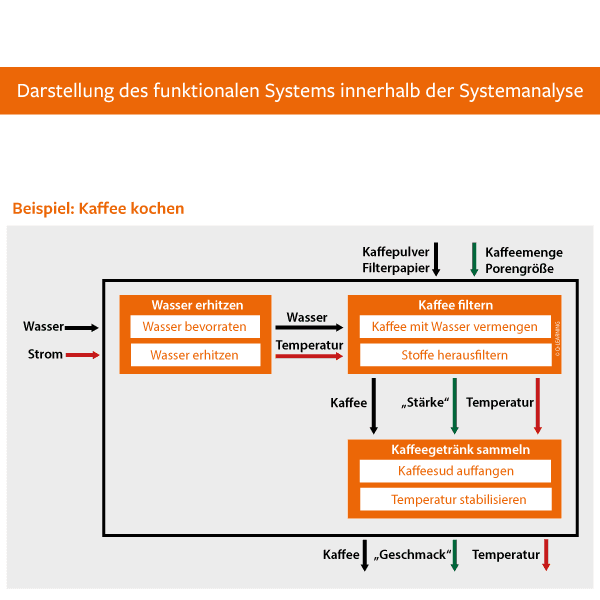

Ein Blockschaltbild in der Systemanalyse bietet eine strukturierte, visuelle Methode zur Darstellung und Untersuchung eines Systems. Es ermöglicht die Reduktion der Komplexität und fördert ein besseres Verständnis des Gesamtprozesses und der funktionalen Abhängigkeiten. Diese Methode ist in vielen technischen und organisatorischen Bereichen unverzichtbar, da sie nicht nur die Systemanalyse unterstützt, sondern auch die Kommunikation und Optimierung innerhalb des Systems vereinfacht. Prinzipiell werden dazu die Subfunktionen als Teilblöcke dargestellt. Der Rahmen (oder Block) aller Subfunktionen ist die Hauptfunktion (hier: "Kaffee kochen"). An diesen Rahmen werden zusätzlich die relevanten Schnittstellen gebracht, um das System mit der „Umwelt“ zu verbinden. Diese Verbindung erfolgt auf Basis der Standardkategorien „Input“ und „Output“ sowie deren Größen „Energie“, „Material“ und „Information“. Die Erstellung eines Blockschaltbildes erfordert eine systematische Herangehensweise, um sicherzustellen, dass alle relevanten Komponenten und Beziehungen des Systems klar und übersichtlich dargestellt werden. Nachfolgend eine Schritt-für-Schritt-Anleitung zur Erstellung eines Blockschaltbildes für die Hauptfunktion "Kaffee kochen:

1. Systemgrenze festlegen

System umfasst Wasser, Kaffeepulver und Kaffeebereitung bis zur Tasse.

2. Hauptkomponenten identifizieren

Wasseraufbereitung, Kaffeezubereitung, Filter, Kaffeeauffangbehälter (Tasse/Kanne).

3. Beziehungen definieren

Erhitztes Wasser durchläuft Kaffeepulver, Filter und Auffangbehälter.

4. Komponenten anordnen

Anordnung: Wasseraufbereitung → Kaffeezubereitung → Filter → Auffangbehälter.

5. Komponenten verbinden

Verbindungen mit Pfeilen, die den Prozessfluss darstellen.

6. Details ergänzen

Temperatur, Kaffeemenge und Filterart ergänzen.

7. Vollständigkeit prüfen

Alle Komponenten und Verbindungen vorhanden und verständlich?

8. Dokumentation bereitstellen

Kurzbeschreibung und Bereitstellung für Präsentation oder Schulung. Das Blockschaltbild bietet damit eine klare Übersicht über Systemfunktionen und ihrer Zusammenhänge und erleichtert die Systemanalyse und -optimierung.
