Baumstruktur
Autor: Cindy HeinzemannVeröffentlicht am 22. September 2025Zuletzt aktualisiert am 22. Oktober 2026

Lesezeit: ca. 3 Minuten | Q-Learning Snack

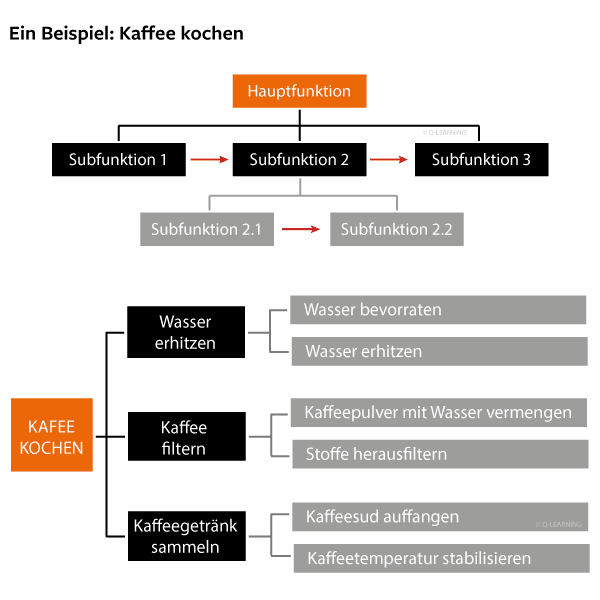

Die Baumstruktur ist ein wichtiges Werkzeug in der Systemanalyse, da sie das System in hierarchisch gegliederte Subfunktionen und Komponenten aufteilt. Sie ermöglicht eine detaillierte Darstellung und hilft, komplexe Strukturen zu vereinfachen und visuell darzustellen, wie verschiedene Teile zusammenwirken. Dadurch werden Abhängigkeiten und Zusammenhänge klar sichtbar, was die Identifikation kritischer Komponenten erleichtert. Die Baumstruktur bildet eine solide Basis für tiefere Analysen und Prozessoptimierungen. Die Erstellung einer Baumstruktur als Teil der Systemanalyse erfolgt in mehreren Schritten, um das System detailliert und hierarchisch zu gliedern: Beginnen Sie mit dem Ziel oder der Hauptfunktion des Systems. Diese bildet die Wurzel der Baumstruktur und stellt das übergeordnete Ziel dar. Teilen Sie das Hauptziel in mehrere Hauptfunktionen auf, die zur Zielerreichung notwendig sind. Diese bilden die erste Verzweigungsebene. Zerlegen Sie jede Hauptfunktion weiter in Subfunktionen oder kleinere Teilaufgaben. Dieser Schritt geht von allgemeinen zu detaillierteren Funktionen über. Ordnen Sie alle Funktionen so an, dass die hierarchischen Beziehungen klar werden. Jede Funktion hängt von der übergeordneten Ebene ab und trägt zum Gesamtsystem bei. Überprüfen Sie, ob Abhängigkeiten zwischen Funktionen bestehen, die den Aufbau beeinflussen könnten. Diese Verbindungen sind entscheidend für das Verständnis des Gesamtsystems. Zeichnen Sie die Baumstruktur in Form einer Grafik, die von der Hauptfunktion bis hin zu den kleinsten Subfunktionen reicht. Die Baumstruktur gibt so eine übersichtliche Darstellung aller Systemelemente und ihrer Beziehungen und ermöglicht eine tiefergehende Analyse und Identifikation von Optimierungsmöglichkeiten.
Baumstruktur erstellen: Schritt für Schritt
1. Systemziel definieren
2. Hauptfunktionen identifizieren
3. Subfunktionen entwickeln
4. Hierarchische Beziehungen darstellen
5. Abhängigkeiten prüfen
6. Visualisieren
Fazit
FAQ: Häufige Fragen zur Baumstruktur
Was ist eine Baumstruktur?
Wofür wird eine Baumstruktur in DESIGN FOR SIX SIGMA genutzt?
Was ist der Unterschied zwischen Baumstruktur und Flussdiagramm?
Wie viele Ebenen sollte eine Baumstruktur haben?
